Descripción

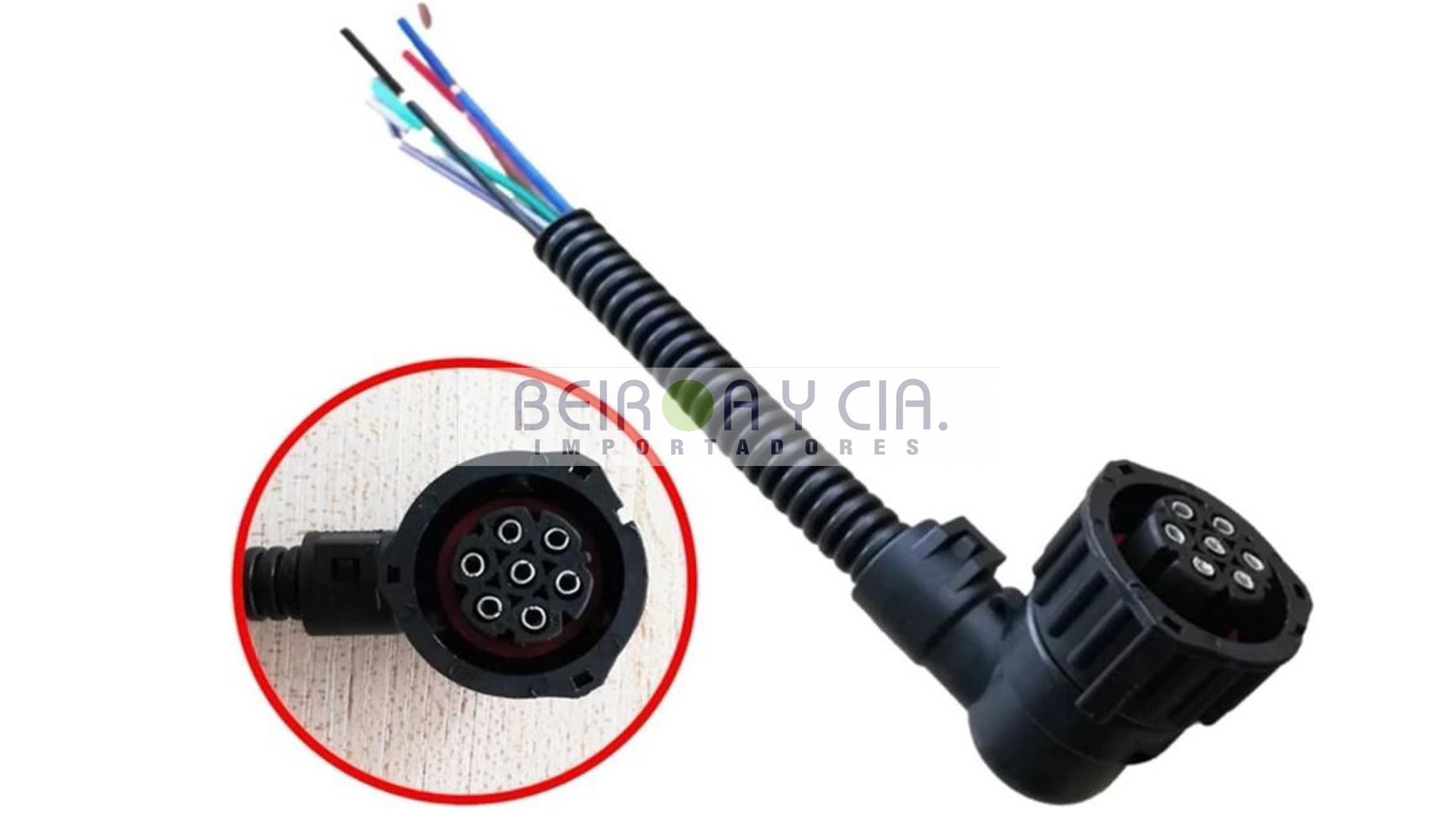

El conector de farol Scania/Mercedes Benz de 7 pines es un componente estándar (frecuentemente tipo DIN o J560 según la aplicación) utilizado tanto para los faros traseros del camión como para la conexión de remolques
Esquema de Conexión Común (7 Pines)
Aunque los colores pueden variar según el fabricante o el modelo específico (como Scania, Volvo o Mercedes-Benz), la configuración estándar para iluminación suele seguir este orden:
- Pin 1 (Blanco): Tierra / Masa.
- Pin 2 (Negro): Luz de posición (Lado izquierdo) o alimentación auxiliar.
- Pin 3 (Amarillo): Luz de giro (Lado izquierdo).
- Pin 4 (Rojo): Luz de freno.
- Pin 5 (Verde): Luz de giro (Lado derecho).
- Pin 6 (Marrón): Luz de posición (Lado derecho).
- Pin 7 (Azul): Auxiliar o frenos eléctricos.
Detalles del Producto y Repuestos
Si estás buscando el repuesto físico o el arnés, ten en cuenta lo siguiente:
- Compatibilidad: Estos conectores son frecuentemente universales para marcas europeas como Scania, Volvo FH/FM, Mercedes-Benz Actros e IVECO.
- Variantes: Existen kits que incluyen el arnés de cables ya pre-cableado para facilitar la instalación en el faro trasero.
- Voltaje: Operan típicamente en sistemas de 24V, estándar en vehículos pesados Scania.
