Descripción

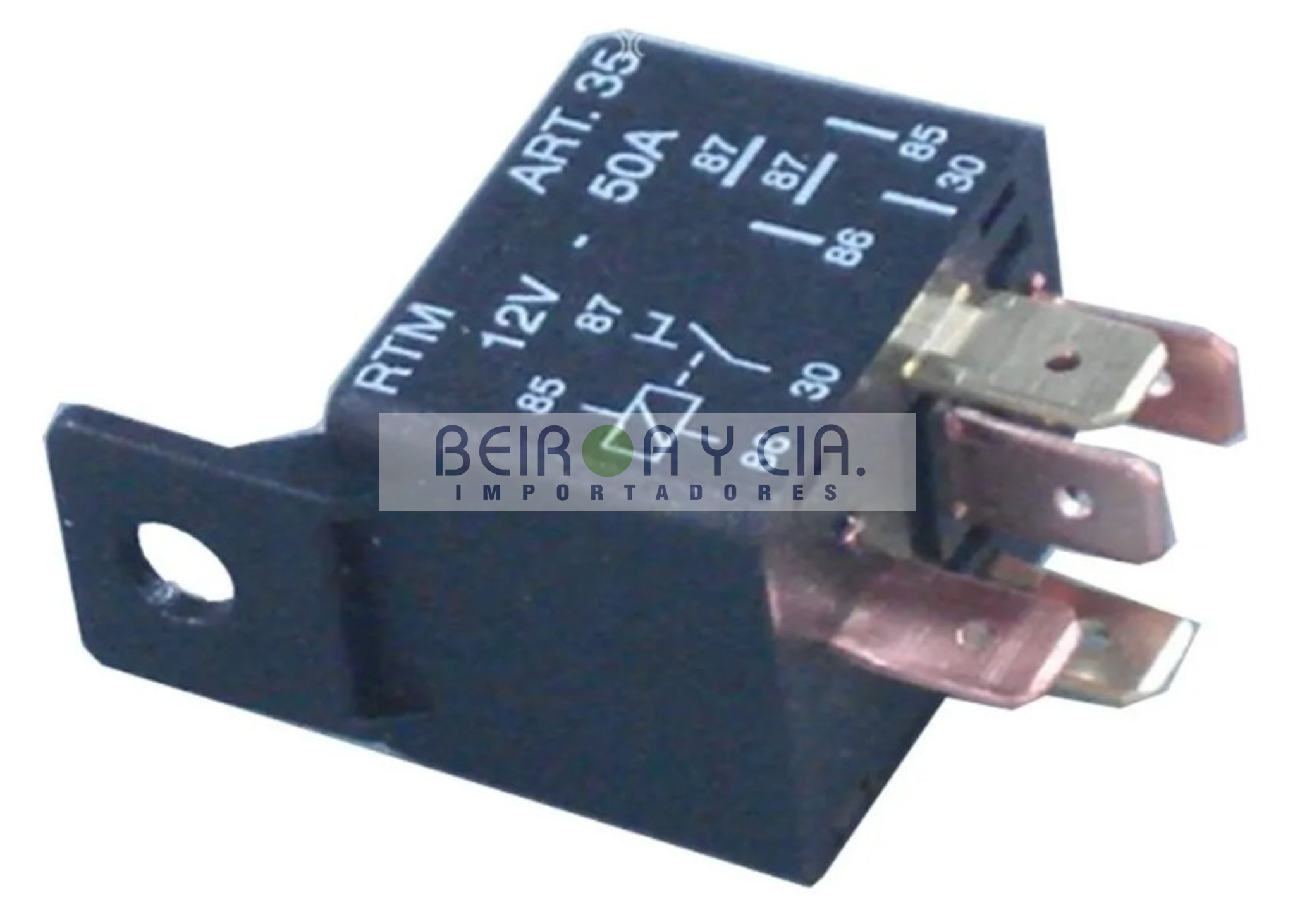

El Relay RTM 35 (o simplemente mini relay inversor universal) es un componente eléctrico automotriz estándar de alta capacidad, diseñado para controlar consumos eléctricos elevados en vehículos.
Sus especificaciones principales son:
- Voltaje: 12 Voltios CC.
- Corriente máxima: 50 Amperios.
- Terminales: 5 patas o contactos (conmutador/inversor).
Distribución y conexión típica de pines (Norma DIN
Si vas a realizar la instalación eléctrica, los 5 terminales suelen corresponder a la siguiente configuración estándar:
- 85 y 86: Entrada de la bobina. Es donde se conecta el interruptor o comando (un pin va a masa/tierra y el otro recibe los 12V de la llave para activar el relay).
- 30: Entrada de corriente principal (directo de batería, preferentemente con un fusible adecuado).
- 87a: Salida Normalmente Cerrada (NC). Tiene continuidad con el pin 30 cuando el relay está apagado.
- 87: Salida Normalmente Abierta (NA). Recibe la corriente del pin 30 únicamente cuando el relay se activa.
Se utiliza principalmente para proteger las llaves e interruptores del tablero al instalar accesorios de alto consumo como faros auxiliares, bocinas, electroventiladores o bombas de nafta.
